Резка MLCC конденсаторов

Feb 15

В октябре 2020 года предприятием АО "НИИ “Гириконд” был объявлен конкурс на поставку нестандартной установки дисковой резки для изготовления керамических MLCC конденсаторов. АО “НИИ “Гириконд” входит в состав холдинга “Российская электроника” и является базовым предприятием радиоэлектронного комплекса РФ в области конденсаторов и нелинейных полупроводниковых резисторов.

Выравнивание подложки по торцам

Ключевой особенностью данной работы была разработка установки, которая могла бы выполнять выравнивание заготовки по реперным знакам, расположенным на торцах заготовки. Серийного оборудования, способного решить поставленную задачу, в мире не выпускается и требовалось найти индивидуальный подход к ее выполнению.

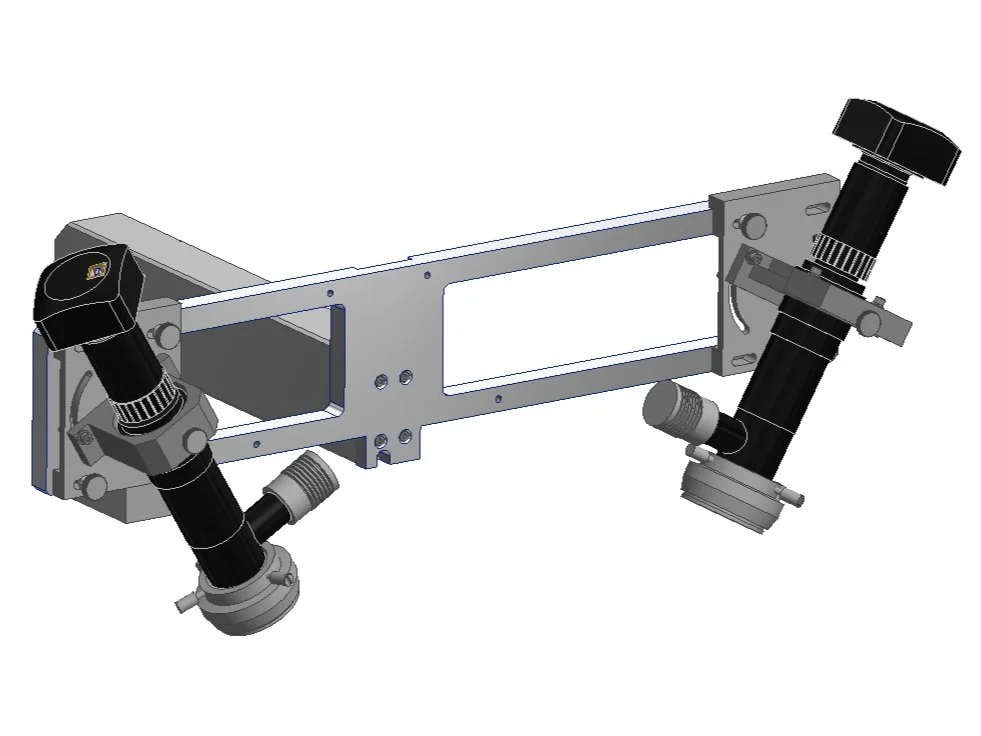

Решением поставленной задачи было проведение модернизации базовой версии установки дисковой резки SATURN. Для обзора торца заготовки были установлены две видеокамеры, которые имеют возможность изменять угол наклона и взаимного расположения. Разработанная система видеоконтроля позволяет проводить резку заготовок с различными габаритными размерами.

Кроме того, проведена доработка программного обеспечения, позволяющая одновременно резать четыре заготовки. Это позволило увеличить общую производительность системы и эффективность работы оператора.
