Центрифуга для нанесения фоторезиста серии TCS

 Главная /// Фотолитография /// Центрифуга для нанесения фоторезиста серии TCS

Настольная установка серии TCS предназначена для нанесения/проявления фоторезиста и может быть легко сконфигурирована под требования Заказчика. Установка ориентирована на работу в мелкосерийных производствах, научно-исследовательских институтах или лабораториях.

Особенности

  • Хранение до 50 программ обработки с 24 шагами каждая

  • Кнопка быстрого запуска для повторяющегося процесса

  • Удобное управление на базе сенсорного дисплея

  • Вакуумная или механическая фиксация пластин/подложек

  • Прозрачная крышка из ПВХ с датчиком блокировки работы при открытой крышке

Равномерное покрытие пластин и подложек

В установке использована современная система привода центрифуги, позволяющая с высокой точностью поддерживать заданную частоту вращения и получать равномерное покрытие на пластинах диаметром до 150 мм или прямоугольных подложках с габаритными размерами до 127х127 мм.

Для обеспечения химической совместимости с дозируемыми веществами модуль центрифуги может быть выполнен из различных материалов: полипропилен, фторопласт, анодированный алюминий.

Управление установкой осуществляется с помощью встроенного микроконтроллера с сенсорным дисплеем. Программное обеспечение позволяет задавать оператору сложные рецепты обработки, которые могут включать в себя до 50 шагов с индивидуальными значениями ускорения, скорости и времени.

Большой набор опций

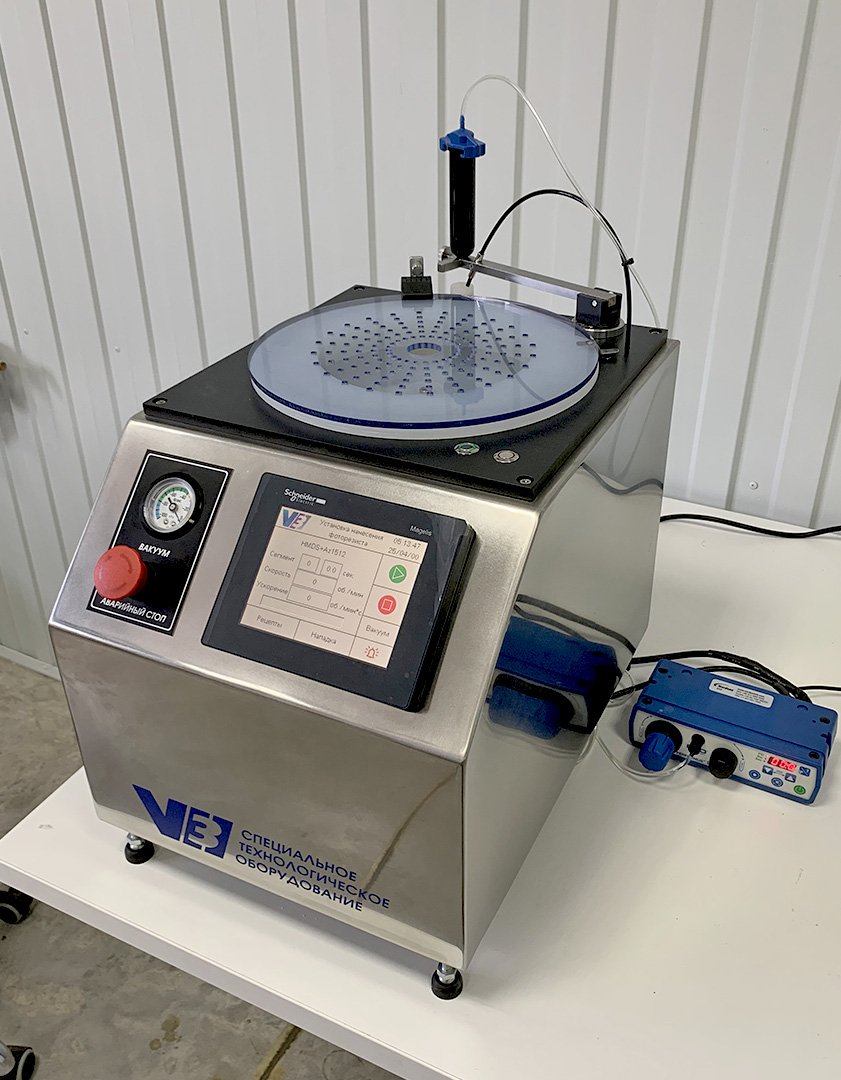

  • Шприцевой пневматический дозатор фоторезистов

  • Моторизированный шприцевой дозатор для фоторезистов с высокой вязкостью

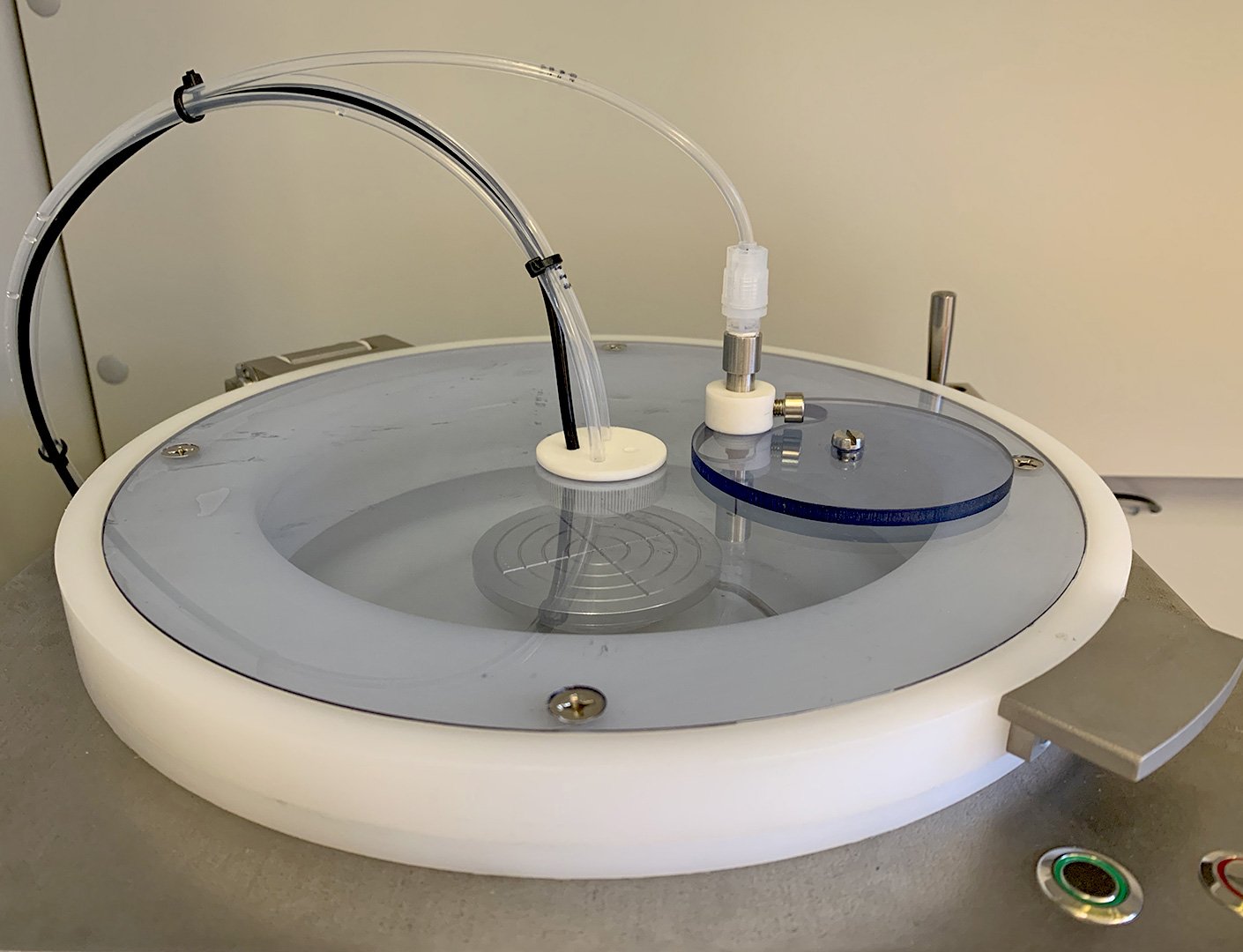

  • Блок дозирования из бутыли под давлением

  • Наддув азота в модуль центрифуги

  • Чаша центрифуги из анодированного алюминия, фторопласта или нержавеющей стали


  • Удаление краевого валика (edge bead removal)

  • Широкий выбор легкосъемных столиков из различных материалов с вакуумным или механическим креплением пластин/подложек

  • Инструмент для центрирования пластин/подложек на вакуумных столиках

Скачать

Скачать PDF

Технические характеристики TCS
